W maszynie CNC najdroższa nie jest elektronika, tylko precyzja, którą trzeba wywalczyć w mechanice, napędach i narzędziach. Dlatego przy projekcie liczą się nie tylko osie i wrzeciono, ale też sztywność korpusu, sposób prowadzenia ruchu oraz to, jak całość radzi sobie z drganiami, ciepłem i wiórami. Na tym tle budowa maszyn CNC staje się przede wszystkim pytaniem o kompromis między dokładnością, wydajnością i budżetem. Poniżej rozkładam temat praktycznie: od konstrukcji i sterowania po narzędzia, uruchomienie oraz decyzję, kiedy lepiej budować, a kiedy kupić gotową obrabiarkę.
Najpierw liczy się sztywność, potem dopiero reszta układu
- Rama i korpus decydują o tym, czy maszyna utrzyma geometrię pod obciążeniem.
- Śruby kulowe, prowadnice i napędy odpowiadają za płynny ruch bez luzów i szarpania.
- Wrzeciono i oprawki muszą przenosić obciążenia bez bicia, inaczej precyzja szybko spada.
- 3 osie wystarczą do wielu zadań, ale 4 i 5 osi skracają przezbrojenia przy złożonych detalach.
- Budowa własnej maszyny ma sens tam, gdzie liczy się nietypowy proces, prototypowanie albo elastyczność warsztatowa.
Jak rozumiem konstrukcję maszyny CNC
Patrzę na obrabiarkę CNC jak na układ, w którym mechanika wyprzedza elektronikę. Jeśli korpus pracuje pod obciążeniem, a prowadnice nie trzymają geometrii, żaden sterownik nie naprawi błędu. Dobra konstrukcja musi więc jednocześnie tłumić drgania, utrzymywać osiowość i nie zmieniać zachowania po godzinie pracy, kiedy całość zdąży się nagrzać.
W praktyce najwięcej zależy od materiału i sposobu wykonania ramy. Żeliwo dobrze tłumi drgania i dlatego świetnie sprawdza się w cięższej obróbce. Stal spawana bywa tańsza i łatwiejsza do wykonania, ale wymaga odprężenia i dokładnego zaprojektowania geometrii. Kompozyt mineralny daje bardzo dobre tłumienie, choć wymaga innej technologii wykonania i zwykle lepiej pasuje do projektu, który od początku jest liczony pod precyzję, a nie pod szybkie prototypowanie.
| Materiał korpusu | Co daje w praktyce | Ograniczenie | Kiedy ma sens |
|---|---|---|---|
| Żeliwo | Dobre tłumienie drgań i stabilna praca pod obciążeniem | Większa masa i trudniejsza obróbka elementów | Frezarki i tokarki nastawione na dokładność |
| Stal spawana | Niższy koszt i większa swoboda konstrukcyjna | Ryzyko naprężeń i odkształceń bez odprężenia | Prototypy, konstrukcje jednostkowe, warsztatowe |
| Kompozyt mineralny | Bardzo dobre tłumienie drgań i kultura pracy | Wymaga projektu liczonego od początku pod tę technologię | Maszyny, w których ważna jest precyzja i stabilność |
Jeśli miałbym wskazać jedną zasadę projektową, powiedziałbym tak: sztywność i tłumienie drgań są ważniejsze niż efektowna moc na papierze. Gdy fundament jest jasny, można wejść w samą listę podzespołów i zobaczyć, co naprawdę pracuje w środku.
Z czego składa się obrabiarka CNC w praktyce
Maszyna CNC nie jest zbiorem „elektroniki i silników”, tylko precyzyjnym układem, w którym każdy element ma konkretne zadanie. Rama utrzymuje geometrię, prowadnice wyznaczają tor ruchu, śruby kulowe zamieniają obrót w posuw, a wrzeciono nadaje narzędziu odpowiednie obroty i moment. Do tego dochodzi sterowanie, pomiar położenia, chłodzenie i osłony, bez których nawet dobra konstrukcja szybko zaczyna sprawiać kłopoty.
| Element | Rola | Na co zwracam uwagę |
|---|---|---|
| Rama i korpus | Trzymają geometrię całej obrabiarki | Sztywność, masa, tłumienie drgań, odporność na odkształcenia |
| Prowadnice liniowe | Zapewniają płynny i powtarzalny ruch osi | Precyzja montażu, ochrona przed wiórami, smarowanie |
| Śruby kulowe | Przenoszą ruch napędu na przesuw w osi | Luz nawrotny, sztywność, sposób podparcia |
| Serwonapędy lub silniki krokowe | Ruszają osiami z określoną prędkością i siłą | Moment, dynamika, sprzężenie zwrotne, odporność na przeciążenie |
| Wrzeciono | Napędza narzędzie skrawające | Obroty, moment, wyważenie, chłodzenie, łożyskowanie |
| Sterownik CNC | Tłumaczy program na ruch maszyny | Kompatybilność z CAM, liczba osi, stabilność pracy |
| Enkodery i liniały pomiarowe | Kontrolują rzeczywiste położenie osi | Dokładność pomiaru i odporność na zabrudzenie |
| Osłony, chłodzenie i odciąg wiórów | Chronią maszynę i operatora oraz poprawiają warunki cięcia | Skuteczność odprowadzania wiórów i bezpieczeństwo |
W praktyce to właśnie śruby kulowe robią ogromną różnicę, bo pozwalają uzyskać bardzo wysoki poziom sprawności i mały luz nawrotny. Na osi pionowej trzeba jednak przewidzieć hamulec, bo taki układ nie jest samohamowny i po odcięciu zasilania cięższy wózek może opaść. To jeden z tych detali, które początkujący często pomijają, a później płacą za to podczas pierwszego testu.
Kiedy ten układ jest już rozrysowany, najważniejsze staje się pytanie o osie, napędy i sterowanie.
Jak projektuje się osie, napędy i sterowanie
Na etapie projektu najłatwiej przeszacować to, co robi sterownik, a niedoszacować to, co robi mechanika. Ja zaczynam od czterech pytań: jaki jest obszar roboczy, jaki detal ma powstawać, ile razy będzie obracany lub mocowany i jaki poziom dokładności ma być osiągany bez ciągłych korekt.
| Konfiguracja | Do czego pasuje | Mocna strona | Ograniczenie |
|---|---|---|---|
| 3 osie | Płaskie detale, kieszenie, proste bryły, większość prac warsztatowych | Najprostsza i najtańsza architektura | Wiele mocowań przy bardziej złożonych kształtach |
| 4 osie | Elementy cylindryczne, obróbka wielostronna, indeksowanie detalu | Mniej przezbrojeń i lepszy dostęp do kilku stron | Większa złożoność sterowania i mocowania |
| 5 osi | Złożone powierzchnie, formy, detale przestrzenne, małe serie wysokiej precyzji | Największa elastyczność i najmniej ustawień pośrednich | Najwyższy koszt i potrzeba dobrego CAM |
W lekkich konstrukcjach wciąż spotyka się silniki krokowe, ale w maszynie produkcyjnej częściej wybieram serwonapędy. Dają lepszą kontrolę prędkości, reagują na zmienne obciążenie i pracują z enkoderem, czyli czujnikiem, który stale potwierdza pozycję osi. W połączeniu ze śrubą kulową taki układ daje bardzo płynny ruch, a przy dobrze dobranym napięciu wstępnym ogranicza luz do poziomu, który realnie ma znaczenie przy obróbce.
Do tego dochodzi sterowanie. G-kod opisuje ruch narzędzia, a M-kod uruchamia funkcje pomocnicze, takie jak wrzeciono, chłodzenie czy zmiana narzędzia. W praktyce nie wystarczy więc „mieć program”; trzeba jeszcze rozumieć, jak sterownik interpretuje ruch, jak CAM generuje ścieżki i czy postprocesor pasuje do konkretnej maszyny. Bez tego nawet poprawny model może dać słaby wynik na detalu.
Sam ruch nie wystarczy, jeśli narzędzie i oprawka wprowadzają bicie. Dlatego w kolejnym kroku patrzę właśnie na obróbkę i osprzęt skrawający.
Jakie narzędzia i oprawki decydują o jakości obróbki
W obróbce skrawaniem narzędzie nie jest dodatkiem, tylko częścią procesu. Inaczej dobiera się frez do aluminium, inaczej do stali narzędziowej, a jeszcze inaczej do krótkiej serii, w której najważniejsze jest tempo usuwania materiału i stabilne odprowadzanie wióra. Z mojego punktu widzenia najpierw trzeba dobrać materiał narzędzia, potem geometrię, a dopiero na końcu „markę z katalogu”.
Do pracy z miękkimi stopami często wystarcza narzędzie z węglika spiekanego o geometrii sprzyjającej odprowadzaniu wiórów. Do stali liczy się już odporność na temperaturę, a przy twardszych materiałach znaczenie ma nie tylko sama płytka czy frez, lecz także chłodzenie i powtarzalność mocowania. Bicie narzędzia poniżej 0,01 mm robi w praktyce większą różnicę, niż wielu osobom wydaje się na starcie.
| Typ oprawki | Największa zaleta | Ograniczenie | Typowe zastosowanie |
|---|---|---|---|
| ER | Uniwersalność i łatwa dostępność | Nie jest najlepsza przy bardzo wysokich obrotach i najwyższej precyzji | Warsztat, produkcja ogólna, wiele średnic narzędzi |
| SK/BT | Popularna i solidna platforma mocowania | Mniej komfortowa przy małych średnicach i bardzo dużych prędkościach | Klasyczne frezowanie i obróbka seryjna |
| HSK | Bardzo dobra precyzja i kultura pracy | Wyższy koszt całego systemu | Wysokie obroty, precyzyjna obróbka, krótkie czasy cyklu |
| Hydrauliczna | Dobre tłumienie i pewne trzymanie narzędzia | Mniej opłacalna do prostych, ciężkich zadań | Obróbka wymagająca dobrego wykończenia powierzchni |
| Termokurczliwa | Bardzo dobre centrowanie i sztywność | Wymaga dodatkowego procesu montażu i rozgrzewania | Precyzyjne frezowanie, małe średnice, duża dynamika |
Jeśli miałbym wskazać dwie rzeczy, które początkujący zbyt często lekceważą, są to wysięg narzędzia i jakość oprawki. Krótsze narzędzie zachowuje większą sztywność, a lepsza oprawka ogranicza drgania i poprawia trwałość całego zestawu. W dobrze dobranej konfiguracji łatwiej też utrzymać jakość powierzchni bez nadmiernego obniżania posuwów.
Gdy narzędzia i mocowanie są rozsądnie dobrane, zostaje uruchomienie i spokojne wejście w pierwszy detal.
Jak przejść od projektu do pierwszego detalu
Najgorsze, co można zrobić, to zacząć od zakupów bez jasnego planu procesu. Ja zawsze prowadzę ten etap w tej samej kolejności, bo dzięki temu szybciej wychodzą błędy, które później kosztują najwięcej.
- Definiuję detal, materiał i tolerancję. Bez tego łatwo zbudować maszynę do zadania, którego nikt nie potrzebuje.
- Tworzę model CAD i ścieżki CAM. CAM zamienia geometrię na ruchy narzędzia, więc to tutaj zapadają decyzje o czasach, posuwach i strategii cięcia.
- Dobieram mocowanie detalu, narzędzia, obroty i posuwy. Na tym etapie liczy się nie tylko wydajność, ale też odprowadzanie wiórów i stabilność cięcia.
- Składam maszynę, sprawdzam prostopadłość osi i kasuję luz tam, gdzie konstrukcja na to pozwala.
- Kalibruję punkty bazowe, długości narzędzi i offsety. To one ustawiają relację między programem a realnym detalem.
- Uruchamiam suchy przebieg i test na tańszym materiale. Taki próbnik mówi więcej niż długi opis w projekcie.
- Dopiero potem wchodzę w właściwą produkcję i oceniam, czy proces jest naprawdę powtarzalny.
W sterowniku nie chodzi wyłącznie o sam G-kod. M-kody uruchamiają funkcje pomocnicze, więc przy pierwszych testach zawsze sprawdzam, czy wrzeciono, chłodzenie i zmiana narzędzia zachowują się dokładnie tak, jak powinny. W praktyce to właśnie ten etap pokazuje, czy projekt był przemyślany, czy tylko dobrze wyglądał na renderze.
Właśnie tutaj wychodzą typowe błędy, dlatego warto nazwać je wcześniej zamiast poprawiać je po fakcie.
Najczęstsze błędy, które psują precyzję
Najdroższe poprawki zwykle nie wynikają z jednego wielkiego błędu, tylko z kilku drobnych skrótów zrobionych na początku. Widziałem to wielokrotnie: ktoś oszczędził na prowadnicach, zostawił zbyt długi wysięg narzędzia albo nie przewidział sensownego odprowadzania wiórów, a potem walczył z drganiami, przegrzewaniem i rozjazdem wymiaru.
| Błąd | Skutek | Co robię inaczej |
|---|---|---|
| Zbyt lekka lub źle usztywniona rama | Drgania, gorsza powierzchnia i spadek dokładności | Stawiam na sztywniejszy korpus, krótsze wysięgi i lepsze tłumienie |
| Za długi zestaw narzędzie-oprawka | Chatter i utrata powtarzalności | Skracam wysięg i dobieram sztywniejsze mocowanie |
| Słabe odprowadzanie wiórów | Przegrzewanie narzędzia i ryzyko uszkodzenia detalu | Dodaję chłodzenie, nadmuch lub skuteczniejszy odciąg |
| Brak pomiaru i kompensacji | Wymiary uciekają z serii na serię | Stosuję sondę, liniały lub przynajmniej regularną kontrolę baz |
| Ignorowanie bezpieczeństwa | Ryzyko uszkodzenia maszyny i zagrożenie dla operatora | Zakładam osłony, blokady, E-stop i sensowny sposób dostępu do strefy roboczej |
| Start od zbyt złożonej konstrukcji | Projekt przeciąga się i gubi budżet | Zaczynam od prostszego układu, który da się doprowadzić do stabilnej pracy |
Jeśli coś ma wybrzmieć mocno, to właśnie to: precyzja kosztuje mniej niż ciągłe poprawki. Na tym tle łatwiej podjąć decyzję, czy lepiej budować, czy kupić gotową maszynę.

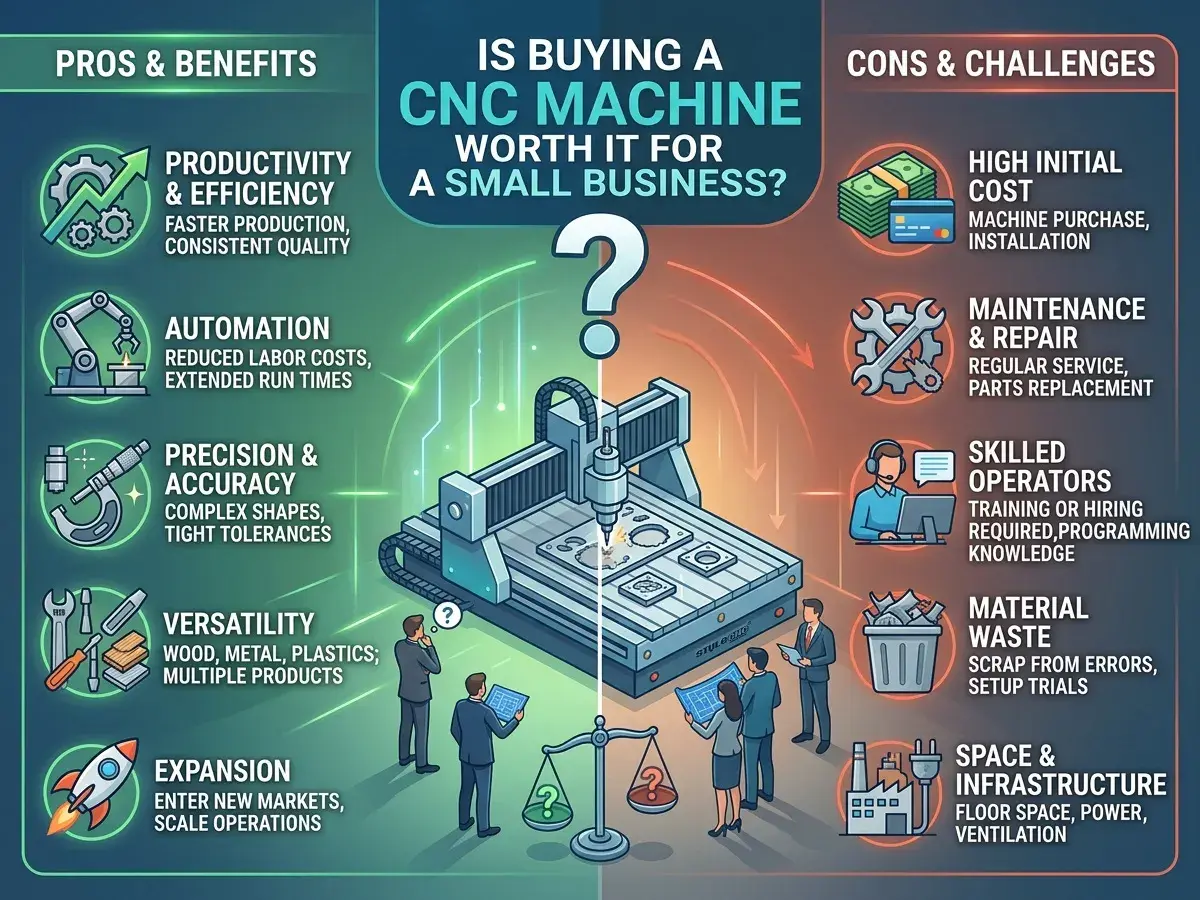

Kiedy budowa ma sens, a kiedy lepiej kupić gotową maszynę
Najbardziej praktyczne pytanie brzmi wprost: czy ta maszyna ma się zwrócić, czy ma po prostu rozwiązać konkretny problem technologiczny. Własna konstrukcja jest świetna, jeśli detal jest nietypowy, potrzebujesz nietypowego pola roboczego albo chcesz dopasować układ do własnego procesu. Gotowa obrabiarka zwykle wygrywa tam, gdzie liczą się szybkie uruchomienie, wsparcie serwisowe i powtarzalność bez długiego strojenia.
| Scenariusz | Czy budowa ma sens | Orientacyjny budżet | Moja uwaga |
|---|---|---|---|
| Prototypy i krótkie serie | Tak, jeśli detal jest niestandardowy | 20 000–60 000 zł | Najlepiej sprawdza się prostsza 3-osiowa konstrukcja |
| Mała produkcja powtarzalna | Czasem, ale tylko przy dobrze znanym procesie | 80 000–250 000 zł | Tu największą różnicę robi stabilność i powtarzalność |
| 5 osi albo wysoka automatyzacja | Zwykle nie bez dużego doświadczenia | 500 000 zł+ | To poziom, na którym błędy projektowe są bardzo kosztowne |
| Praca, w której liczy się szybki start | Raczej nie | Zależny od modelu maszyny | Gotowa obrabiarka zwykle wygrywa czasem uruchomienia |
Do samej mechaniki warto doliczyć jeszcze 10-30% budżetu na oprawki, narzędzia, pomiar, chłodzenie, odciąg i uruchomienie. W praktyce to właśnie te dodatki przesądzają o tym, czy maszyna od pierwszego tygodnia pracuje komfortowo, czy ciągle wymaga korekt. Jeśli budżet jest napięty, bardziej opłaca się ograniczyć ambicję niż później dokupywać wszystko po kolei.
Najkrócej mówiąc: buduję własną obrabiarkę wtedy, gdy daje mi przewagę procesową, a nie tylko satysfakcję z samej konstrukcji. Jeśli na pierwszym miejscu stawiam termin, wsparcie i gotową powtarzalność, wybieram maszynę z rynku i oszczędzam tygodnie strojenia.
Na czym nie oszczędzam przy własnej obrabiarce
Jeśli miałbym zostawić tylko trzy zasady, to są one proste: nie oszczędzam na korpusie, nie oszczędzam na układzie ruchu i nie oszczędzam na narzędziach oraz oprawkach. To właśnie te elementy decydują, czy maszyna będzie tylko działać, czy faktycznie dowiezie wymiar, powierzchnię i powtarzalność.
- Korpus i prowadzenie osi projektuję pod sztywność, a nie pod efektowny wygląd.
- Narzędzia i oprawki dobieram tak, aby utrzymać geometrię przy realnym obciążeniu.
- Kalibracja i testy są obowiązkowe, bo bez nich nawet dobry projekt potrafi zawieść na pierwszym detalu.
Jeśli te trzy warunki są spełnione, reszta staje się już normalną pracą inżynierską, a nie ciągłym ratowaniem problemów. I właśnie tak patrzę na obrabiarkę CNC: jako na precyzyjny system, w którym każdy detal ma swoje miejsce, koszt i bardzo konkretny wpływ na efekt końcowy.
